瓦楞纸行业的设备大体分为干部和湿部，今天给各人带来一个干部设备——糊盒机，且看若何让糊盒机shua~shua~的飞起来~

工艺简介：

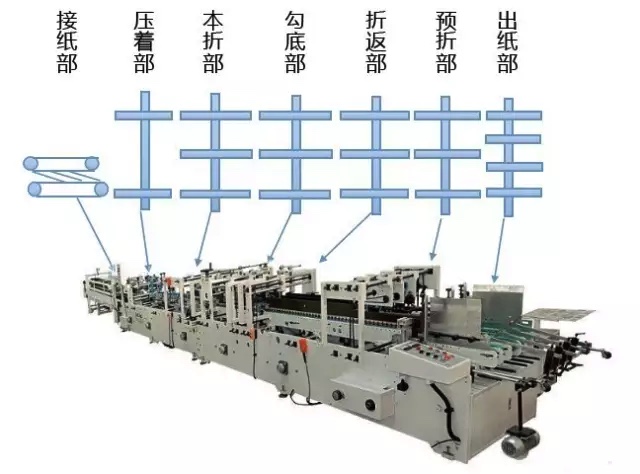

全自动糊盒机机械机关如下图所示，按段分能够分为：出纸部—预折部—折返部—勾底部—本折部—压着部—输送部。每一段都有两到四块金属板，每块板下方有金属压轮，通过节造各板的地位，使压轮在特定地位处压住纸盒，从而使纸盒在特定地位处折起来并粘合，最后在接纸部送出。

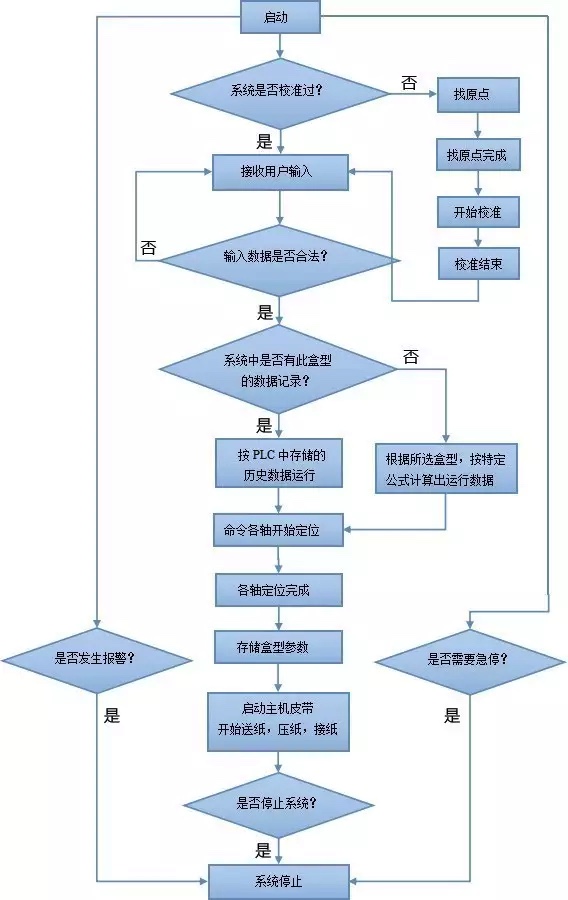

法式流程：

工艺要求：

1、能够凭据分歧盒型，自动决定各板的指标地位。一共界说五中盒型，如下图所示。

2、对于未界说过的盒型，也即用户自界说的盒型，要使机械能够自进建，当机械进建过这种盒型，自动影象该盒型的有关参数，使得用户再次加工该盒型不用输入任何参数。

3、所有盒型参数能够在运行过程中微调，微调后自动存储经过微调后的参数。

4、对用户输入的盒型参数能够做合法性查抄，当用户输入的参数不合法时，能够给出提醒。

5、用户调整了传感器地位，系统参数应该能够沉新校准。

6、运行过程中，设备产生故障，应该能够指明报警产生在设备的哪个部门哪个点。

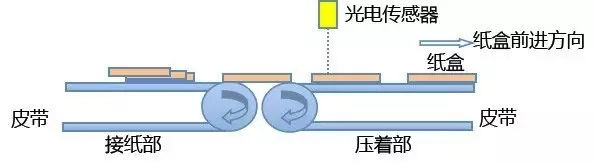

7、接纸部门工艺较为复杂，当压着部传感器检测到纸盒经过的上升沿信号，起头计数纸盒移动的距离，当向前移动到设定长度时，接纸部伺服启动，且接纸部伺服带头接纸部的皮带轮线速度和纸盒的移动速度维持一致，接纸伺服移动完设定长度终场，起头下一略祠动再追随再终场模式。示意图如下图所示：

8、为了提高效能，部门机构选取绝对值伺服节造，蕴含勾底部勾底组合、勾底起落，本折部左右糊筒以及压着部压着伸缩等12个轴。

解决规划：

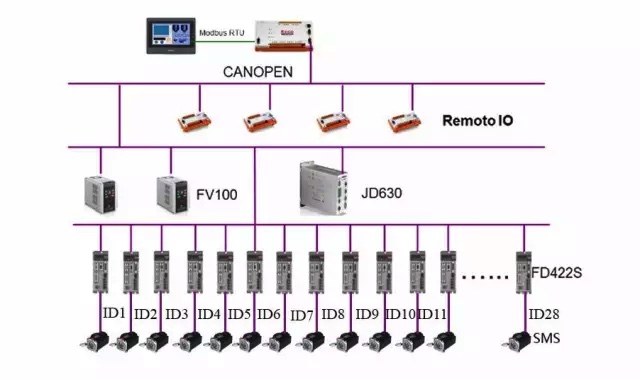

1、 我们选取F1作为CANOpen主站，节造给纸、主机、压着变频器。系统的整体规划框架如下图所示：

2、接纸部门是整个系统的难点之一，我们选取Kinco职能型JD系列伺服，将电子凸轮职能编写进伺服底层，满足接纸部高速响应的要求

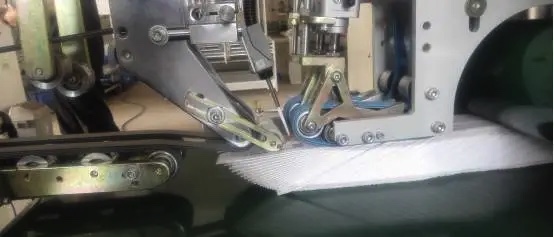

；集成喷水、踢纸、压纸等辅助职能，方便用户使用。接纸部伺服做为一个独立的职能？，还可利用于手动/半自动机型。接纸部现实出产成效如下图所示。

3、其他伺服选取Kinco新推出的2S系列驱动器，该系列驱动器支持CANopen总线，支持增量式编码器、多圈16位通讯式绝对值编码器以及单圈20位讯式绝对值编码器，调试单一方便。

4、系统的另表一个难点是，盒型参数的自动存储与影象，使用户不用每次都必要输入盒型参数，当用户再次加工此前加工的盒型，用户只需调出对应的盒型参数即可。此表，系统会自动影象上一次自动推算的了局，不用每一次定位前都要进行盒型参数的推导和推算。与传统的常用做法分歧的是，我们并没有把盒型数据存储在HMI的配方数据区，而是选取PLC的掉电维持区存储盒型数据。结合我们PLC软件的优势，在CoDeSys中我们能够使用多维数组和高级的数据结构，通过使用一个三维数组来存储一组盒型配方，如下所示：

BOXRecord[Type][SubType][BoxParam]

盒型纪录   类型  子类型  盒子参数

这里，BoxParam是一个盒型参数的结构体，这个结构体蕴含了特定盒型的有关参数。通过这种方式，能够极度方便的治理盒型参数，也方便查找数据纪录。

规划配置：

规划优势：

1. 整套系统选取CANOpen总线，变频加伺服多达31轴
；削减了系统接线，节俭了硬件成本。

2.  相比脉冲规划，总线规划能够避开脉冲受滋扰的问题。

3.  使用遵循IEC6113-3尺度的CoDeSys编程，支持多维数组，支持自界说数据类型，相比传统的只支持梯形图和职能块图编程的PLC编程系统自由度更大，更受PLC法式员欢迎。

4.  系统扩大方便，易于后期升级和守护。

5.  凭据盒型自动推算各轴地位，自动存储并影象汗青数据极大的降低了用户操作设备的难度，傻瓜式操作加强了设备的易用性。自动调节各个工位板型的地位，节俭了人为，提高了机械的出产效能。

6.  接纸部门的电子凸轮职能是系统的一个亮点，我们把电子凸轮职能做进了伺服底层，简化了PLC法式
；制品盒子分列整齐，间距均匀。

7.  主轴线速度400m/min，凭据盒长分歧每幼时可出产20万个盒子以上。
